Modules NFI Le croisement court

Ce module a deux interfaces normes "nem" 913 F
Il sert à inverser le côté de circulation.
Il nécessite la présence d'un opérateur en permanence.

	Module de 40 cm x40 cm
Interface française normes "nem" 913 F raccordements électriques : voie verte par prise femelle jaune , voie bleue par prise femelle rouge.		Interface française normes "nem" 913 F raccordements électriques : voie bleue par prise mâle jaune, .voie verte par prise mâle rouge
	(Côté du Public)

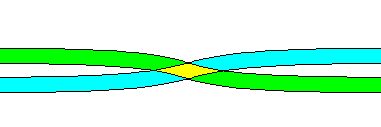

Ce module permet d'inverser le côté de circulation grâce à un croisement à niveau.
Il est complété par un petit boîtier de commande déportable, auquel il est relié par un câble à quatre conducteurs de trois mètres, pouvant être prolongé si nécessaire.
Ce boîtier gère les circulations, avec un inverseur garantissant la sécurité des circulations. (Une seule des deux voies peut être alimentée à la fois)
Ce module peut réalimenter les voies des modules voisins. Il est recomandé d'alimenter les voies entrantes des modules voisins afin de créer des zones d'arrêt suffisantes, mais de ne pas alimenter les voies sortantes.
Suivant le branchement des deux alimentations traction, la circulation en voie de gauche se fera, soit sur les modules à la droite de ce module croisement, soit sur ceux à sa gauche.

Alimentations traction (une par voie de circulation).
Ce module doit être alimenté par deux alimentations traction (une par voie de circulation) branchées IMPERATIVEMENTsur les deux prises du boîtier de commande !
(Ne surtout pas brancher les alimentations directement sur ce module)

Deux branchements sont possibles, suivant que la partie "Allemagne/Alsace/Lorraine/..." est à gauche ou à droite pour le Public" :

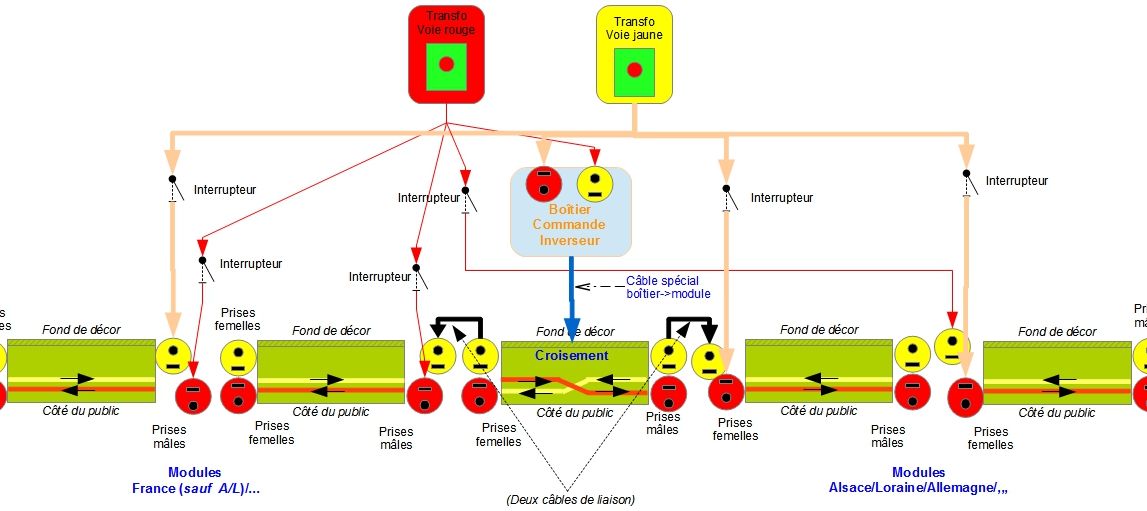

Branchements avec la partie "Allemagne/Alsace/Lorraine/..." à gauche pour le Public" :

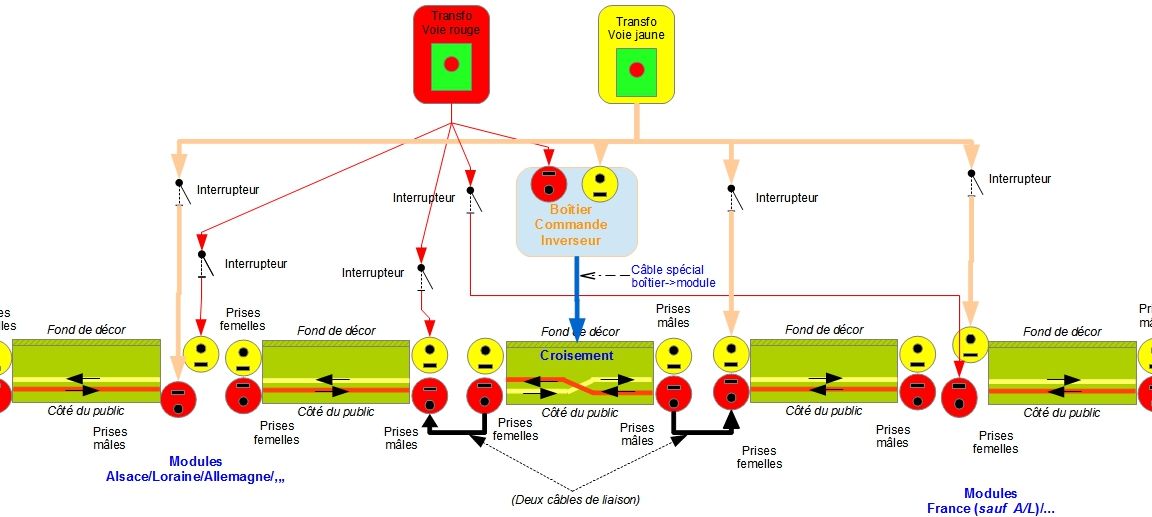

Branchements avec la partie "Allemagne/Alsace/Lorraine/..." à droite pour le Public" :



(prochainement) Téléchargement du ".pdf" notice d'installation du module "croisement court"

Liste des modules NFI

Outillage nécessaire pour ce matériel
Fixation des flancs au plateau du module	1 tournevis (cruciforme? plat ?)
Branchement des fils électriques aux dominos du plateau	Un petit tournevis d'électricien
Réglage de la hauteur des rails par rapport au sol	Un double-mètre ruban ou équivalent
Réglage de l'horizontalité des rail	Un niveau à eau
Soit au minimum : 1 tournevis (cruciforme? plat ?) 1 petit tournevis d'électricien 1 double-mètre ruban ou équivalent 1 niveau à eau
