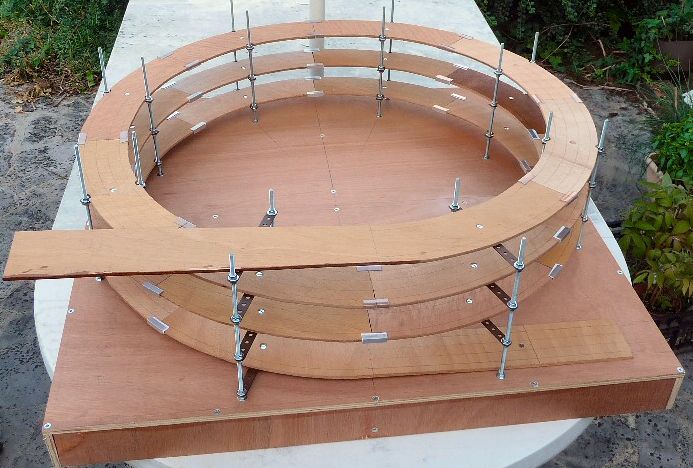

Module hélicoïdal

Page en cours de construction

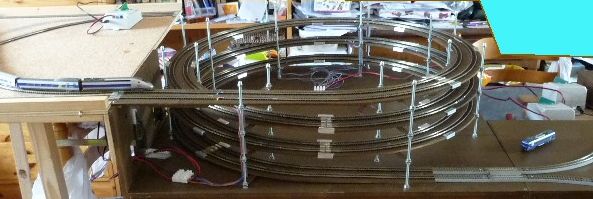

Utilisation de ce module

Ce module est destiné à raccorder une portion de Grand Réseau Modulaire normes "nem" 913 F à une portion de réseau modulaire normes T-Trak.

Il a une interface compatible normes "nem" 913 F (à gauche pour le Public) et une autre compatible "T-Trak".

Dimensions et encombrement

Interface compatible normes "nem" 913 F		Interface compatible T-Trak

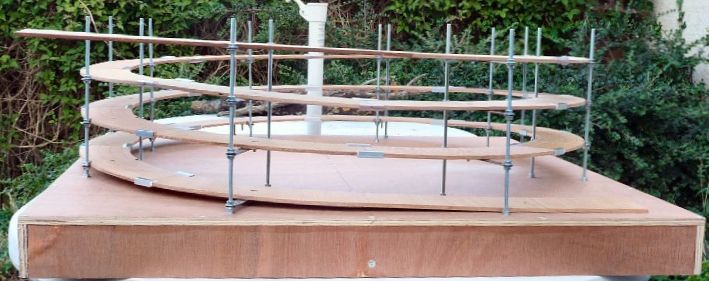

Module vu depuis le côté du Public Le différentiel de hauteur entre les rails des deux interfaces est réglable, mais doit être compris entre 14 et 18 cm. L'écartement total entre entre les deux interfaces est donc de 80,1 cm.

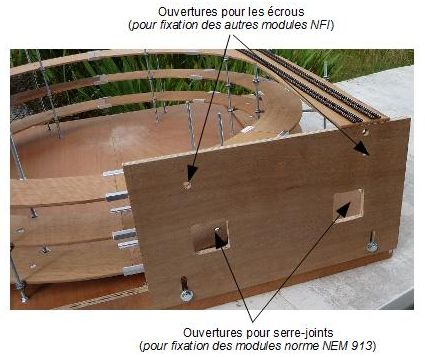

Mise en place de ce module : Il se place sur les même tables que les modules T-Trak.(Il ne dispose pas de pied) Côté interface T-Trak : il suffit d'encliqueter les rails Kato. Côté norme NEM913 : il nécessite deux serre-joints, à mettre dans les deux ouvertures prévues dans son interface. Si le module voisin est un module NFI, ils peuvent être aussi reliés par deux boulons/écrous de 17 dans les deux trous prévues dans son interface.

Protection

Un panneau de protection en plexglass est prévu pour protéger le module lors des expositions.
Il se fixe grace à deux des quatre boulons à ailettes du coffret de transport (cf. Transport)

Electricité

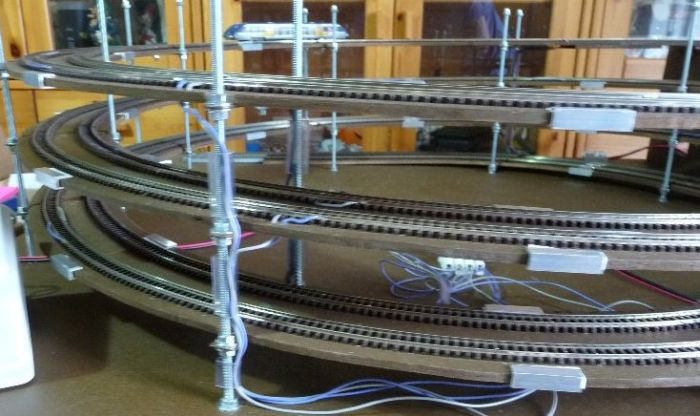

Chacune des deux voies est découpée en cinq zones électriques pouvant servir de cantons.
Les coupures se font sur les deux rails à la fois, ce qui donne 20 coupons de rail électriquement indépendants.
Chaque coupon est relié électriquement à un domino, à charge, pour chaque exposition, à l'utilisateur de relier ces dominos à ses alimentations.

Les zones électriques : amorce T-Trak + 1/8 cercle premier niveau: 7/8 cercle deuxième niveau : cercle complet troisième niveau : 7/8 cercle amorce Nem 913f + 1/8 cercle

Transport

Un coffret spécial a été réalisé pour protéger ce module lors des transports.

Dimensions de l'ensemble : A compléter, s.v.p. ... Merci d'avance !

Ce coffret se fixe grace à quatre boulons à ailettes dont deux sont réutilisables (cf. protection) pour le fixer le panneau de plexiglass lors des expositions
Dimensions : 82x80x30 cm avec possibilité de le transporter verticalement

Vidéos

Vidéos des premiers essais de roulement (chaque vidéo fait environ 30 Mo)

Circuit extérieur, une pente de 2,4% Circuit intérieur, une pente de 2,6%

Aide pour calculer le dénivelé de l'hélicoïdale
