Modules NFI Liaison NCI <-> NFI dit "en S"

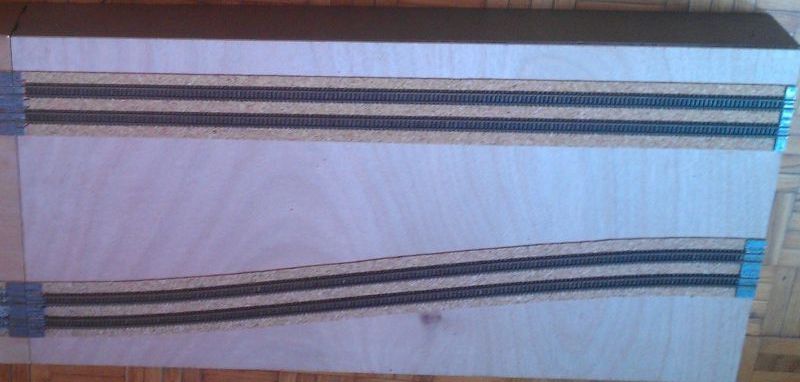

Module de 80 cm x40 cm
Ce module a une interface compatible normes "nem" 913 F et une autre compatible normes "nem" 913 F pour servir de raccord entre les modules allemands et français au sein d'un Grand Réseau Modulaire N.
La circulation s'y fait normalement sur la voie de droite.
Toutefois, elle est possible aussi sur la voie de gauche.

Attention !

Ce module est un simple panneau, sans flancs ni pieds ! Pour pouvoir l'insérer dans un Grand Réseau Modulaire, vous devez lui ajouter un ensemble "4 flancs standard de 80 cm" et des "pieds standards"

Deux utilisations possibles :

	Position "Adaptation NFI/NCI"
Interface française normes "nem" 913 F Avec liaisons électriques avec les modules voisins		Interface allemande normes "nem" 913 F Pas de liaisons électriques avec les modules voisins
	(Côté du Public)

	Position "Module droit de 0,80 m"
Interface française normes "nem" 913 F Avec liaisons électriques avec les modules voisins		Interface française normes "nem" 913 F Avec liaisons électriques avec les modules voisins
	(Côté du Public)

Dans les deux positions, seules les deux voies du côté du Public (en bas des photos) sont utilisées, les deux autres pouvant être cachées par un fond de décor, ou servir pour exposer du matériel statique.

Branchements électriques :
Les voies étant alimentées exclusivement par le côté NFI, rien n'est prévu côté NCI
Côté NFI, les branchements sont conformes avec la norme française :
la voie côté Public a des prises rouges, l'autre des prises jaunes, les prises à gauche (vu du Public) sont femelles, les prises à droite sont mâles.
Les voies peuvent être branchées de trois façon différentes :

• Alimentation par le module voisin : on respecte les couleurs (prise rouge alimentation sur prise rouge module,...)
• Branchement direct sur une alimentation, avec circulation à droite (Alsace/Lorraine, Allemagne,...) : on inverse les couleurs (prise rouge alimentation sur prise jaune module,...)
• Branchement direct sur une alimentation, avec circulation à gauche (France sauf Alsace/Lorraine, ...) : on respecte les couleurs (prise rouge alimentation sur prise rouge module,...)

L'alimentation électrique se fait avec des câbles vissés sur des dominos enfichables fixés sous le module, l'autre extrémité des câbles devant être compatible avec la norme électrique et le type d'alimentation utilisés

Il existe un module symétrique au module Liaison NFI <-> NCI dit "en S" : le module Liaison NCI <-> NFI dit "en Z" (Détails sur le module NCI/NFI dit en Z)

Liste des modules NFI

Outillage nécessaire pour ce matériel
Fixation des flancs au plateau du module	1 tournevis (cruciforme? plat ?)
Branchement des fils électriques aux dominos du plateau	Un petit tournevis d'électricien
Réglage de la hauteur des rails par rapport au sol	Un double-mètre ruban ou équivalent
Réglage de l'horizontalité des rail	Un niveau à eau
Soit au minimum : 1 tournevis (cruciforme? plat ?) 1 petit tournevis d'électricien 1 double-mètre ruban ou équivalent 1 niveau à eau
