Ce module, officiellement de 20 cm de long, peut voir sa longueur réelle ajustée à toute valeur entre 17 et 24 cm.
Ses interfaces respectent les normes "nem" 913 F

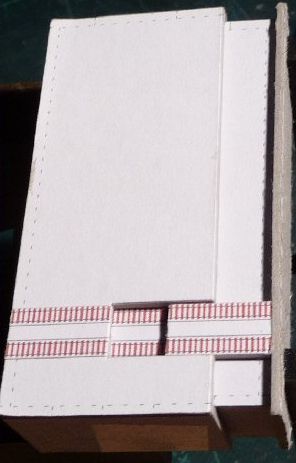

Maquette du projet :
La construction :
Vue d'ensemble, par en dessous, des éléments(non encore fixés)

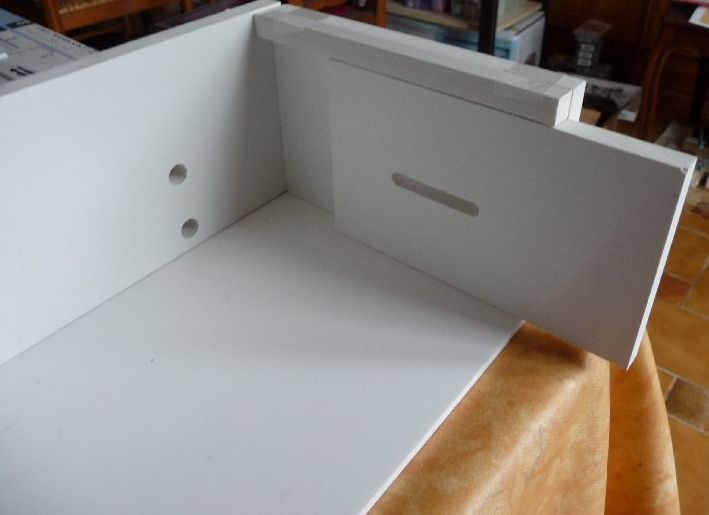

Détails d'une paroi coulisante :
Détail du serrage :
Ce module peut donc être considéré comme un module normal de 20,0 cm, ou, associé à la partie "voies rectilignes" d'un module d'adaptation NFI-NCI S ou NFI-NCI Z, comme un module droit de 100,0cm.
Mais il peut remplir d'autres fonctions :
Dans un réseau dit "en ovale", si dans une branche, un ou des modules sont légèrement plus longs ou plus courts que sur leurs plans, il peut compenser ces erreurs en se raccourcissant de 3 cm ou s'allongeant de 4 cm maximum.
Dans un réseau dit "en os",il permet de monter des parties d'un Grand Réseau Modulaire alors qu'un des participant n'arrive que le soir, avec dun module ou un groupe de modules droits.
Deux méthodes :
On dispose de modules de remplacement provisoires de même dimensions. (Exemple : zone NFI de Stuttgart 2013)
Dans la journée :
on installe normalement le réseau avec les modules provisoires, le module à élongation étant à l'une des jonction entre les modules définitifs et les modules provisoires.
A l'arrivé des modules définitifs :
On désolidarise les modules provisoires, (on enlève les serre-joints) et on raccourcit légèrement le module extensible.
On enlève les modules provisoires.
On met en place les modules définitifs, et on les solidarise (serre joints)
On rallonge "suffisamment" le module extensible et on termine le réseau, la possibilité d'ajuster la longueur de ce module permettant de rattraper de petites erreurs...(-3/+4 cm!)
On ne dispose pas de modules de remplacement provisoires
Dans la journée :
On installe normalement une partie du réseau, depuis la raquette de retournement jusqu'à l'emplacement du trou, en attente des modules manquants.
On place le module à élongation à l'autre extrémité du trou, à une distance correspondant à la longueur manquante (on dispose d'une marge d’erreurs de 3 cm), et en alignant parfaitement les rails par faisceau laser.
On installe à la suite les autres modules présents.
A l'arrivé des modules manquants :
On raccourcit légèrement le module extensible.
On met en place les nouveaux modules.
On rallonge "suffisamment" le module extensible. Là aussi, la possibilité d'ajuster la longueur de ce module permettant de rattraper de petites erreurs...(-3/+4 cm!)
