Le saut de mouton
../../../ingamember_39.gif



Page en cours de construction

Module permettant un changement de côté de circulation sans croisement à niveau

Ce module est en cours d'étude, pour une mise en service en novembre 2013.

Pour des raisons de transport, il est composé de plusieurs modules indissociables, l'ensemble étant considéré comme un unique grand module.


Projet n°1 (aiguillages droits)
Ensemble de 120 cm x40 cm + 60 cm x40 cm + 120 cm x40 cm

(soit 300 cm x 40 cm pour l'ensemble)
Interface française
normes "nem" 913 F

Avec liaisons électriques
avec les modules voisins
Projet_01_c2.jpg Interface française
normes "nem" 913 F

Avec liaisons électriques
avec les modules voisins
(Côté du Public)




Projet n°2 (aiguillages enroulés)
Ensemble de 120 cm x40 cm + 60 cm x40 cm + 120 cm x40 cm

(soit 300 cm x 40 cm pour l'ensemble)
Interface française
normes "nem" 913 F

Avec liaisons électriques
avec les modules voisins
pente inférieure à 2,2%
Interface française
normes "nem" 913 F

Avec liaisons électriques
avec les modules voisins
(Côté du Public)


Projets n°3.1 et 3.2
Ensemble de cinq modules de 60 cm x40 cm

(soit 300 cm x 40 cm pour l'ensemble)
Ces projet reprennent les plans des projets 1 et 2,
mais avec un découpage en cinq modules pour en faciliter le transport.
Modules en position ransport" 5_modules_Empiles.jpg L'ensemble équivaut à une caisse de :
- 62 cm de long,
- 42 cm de large,
- 62,5 cm de haut.

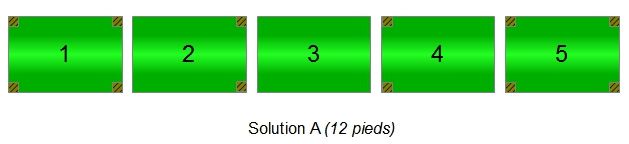

Pieds : projet n°A (12 pieds)
(Côté du Public)
Montage du projet A:
Montage des modules 1 et 5 (4 pieds chacun)
Montage des modules 2 et 4 (2 pieds chacun), et accrochage aux modules 1 et 2
Accrochage du module 1 ou 5 aux modules déjà en place (suivant le sens du montage du Grand Réseau Modulaire)
Le module 3 est accroché (et soutenu à la main) au module 2 ou 4 déjà en place (suivant le sens du montage du Grand Réseau Modulaire)
Le groupe de modules 4/5 ou 1/2 (suivant le sens du montage du Grand Réseau Modulaire) est accroché au module 3

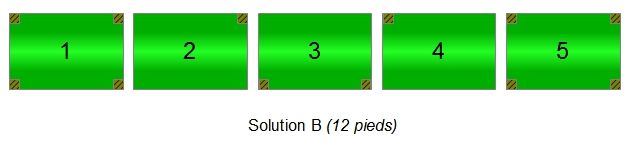

Pieds : projet n°B (12 pieds)
(Côté du Public)
Montage du projet B :
Montage des modules 1 et 5 (4 pieds chacun)
Montage des modules 2 et 4 (1 pied chacun), et accrochage aux modules 1 et 2
Accrochage du module 1 ou 5 aux modules déjà en place (suivant le sens du montage du Grand Réseau Modulaire)
Montage du module 3 (2 pied) et accrochage ux modules déjà en place
Le groupe de modules 4/5 ou 1/2 (suivant le sens du montage du Grand Réseau Modulaire) est accroché au module 3


Deux utilisations possibles de ce module "saut de mouton", suivant la position des aiguilles : Le changement d'utilisation, nécessitant une reconfiguration des branchements électriques, ne sera possible qu'en début d'exposition, ou durant une pause des circulation.
